AirBox T60

Prevedenie skrine:

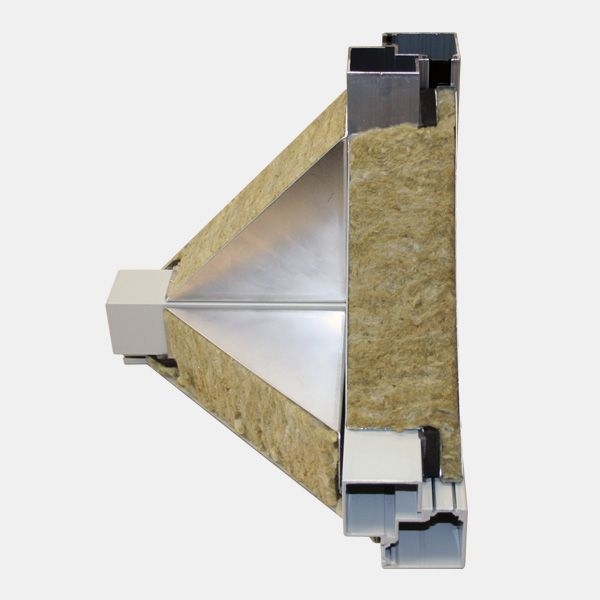

Prístroje T60 sú vybavené tepelne oddeleným hliníkovým rámom taktiež s tepelne oddelenými mezilamelami a rohovými spojmi zo sklolaminátového polyamidu. Profil rámu a spojovacie prvky z umelej hmoty sú od seba oddelené tesneniami EPDM. Tepelne oddelené panely skrine sú s dvojvrstvovou škrupinou so silou steny 60 mm. V základnej verzii sa pre vnútorné a vonkajšie plechy používa 1 mm hrubý pozinkovaný oceľový plech. Variantom je skriňa T60 s povlakom z umelej hmoty (štandardne RAL 7035), v prevedení V2A 1.4301 alebo s hliníkovým plášťom AlMg3. Kamenná vlna, ktorá sa používa na tepelnú a hlukovú izoláciu nie je horľavá a lepí sa k dvojitým škrupinám panelov. Panely sú s profilom rámu zvonka spojené skrutkami. Spoje častí skrine sú spracované tak, aby boli z vnútornej strany hladké. Závesná žeriavové oká možno zabudovať iba na základovom ráme pod skriňou. Konštrukčný rad T60 je certifikovaný spoločnosťou EUROVENT. Tieto prístroje spĺňajú najvyššie hygienické nároky a sú preverené certifikáciou inštitútu TÜV podľa DIN1946 / T4 a VDI6022.

Základový rám:

Prístroje možno až do konštrukčnej veľkosti 10Q opatriť základovým rámom z oceľového plechu s hrúbkou 3 mm. Od veľkosti 13R sú prístroje dodávané vždy so základovým rámom. Variantom sú od konštrukčnej veľkosti 16R zvárané a základnou farbou opatrené oceľové základové rámy a zvárané a pozinkované oceľové základové rámy v prevedení, ktorý je odolné proti poveternostným vplyvom. Pri kombinovaných prístrojov pre prívod a odvod vzduchu v radení nad sebou sa dodáva so základovým rámom aj horné rovina.

Prietoky vzduchu:

  • Minimálne (V = 1 m / s): 1.400 - 24.000 m³ / h
  • Optimálne (V = 2 m / s): 2.900 - 48.100 m³ / h
  • Maximálne (V = 4 m / s): 5.900 - 96.200 m³ / h

Tepelné vlastnosti:

  • Tepelná priestupnosť [W / m²K]: 0,80 (T2)
  • Faktor tepelného mostíka kb: 0,60 (TB2)

Spoje panelov:

Panely sú so spojovacím profilom zvonka spojené skrutkami. Pre dosiahnutie vizuálne kvalitného prevedenia sú skrutky na vonkajších stranách skrine zakryté. Medzi panely a profil sa prilepuje tesniaca páska.

Modulové spojenie:

Spojenie modulov je rôzne v závislosti na konštrukčných veľkostiach. Na jeden z dvoch modulov, ktoré budú pripevnené treba nalepiť dodanú samolepiacu penovú pásku (40mm x 3mm). V rohoch sa montujú už vo výrobe špeciálne trojuholníkové pätky, prostredníctvom ktorých sa jednotlivé moduly jednotky navzájom spájajú pomocou skrutiek M8 x 110 mm, ktoré sú súčasťou dodávky, sa moduly sťahujú k sebe. U modulov od konštrukčných veľkostí 13R sa musia používať dodatočné spojovacie prvky modulov pozdĺž hrán priečneho rezu zariadenia.

Štítok energetickej efektívnosti Eurovent:

Špeciálne pre konštrukčné rad T60 udávame v liste prístrojových údajov nášho výberového programu tiež triedu energetickej efektívnosti Eurovent a prístroj ošetrujeme týmto štítkom. Podobne ako je tomu v EÚ u označovania energetickej efektívnosti aj v iných odboroch, rozdeľujú aj štítky energetickej efektívnosti Eurovent do tried A až E. Pre celkové posúdenie sú tu spočítané vzájomnej hodnoty pre rýchlosti vzduchu, externý straty tlaku, projektovanej vonkajšej teploty, tlakovej straty spätnej rekuperácia tepla, stupňa účinnosti spätné rekuperácia tepla a elektrický príkon ventilátorov na jednu jedinú porovnávaciu hodnotu. Prístroj je takto zaradený do vhodnej triedy energetickej efektívnosti. Ďalšie informácie nájdete na oficiálnych stránkach Eurovent www.eurovent-certification.com.
