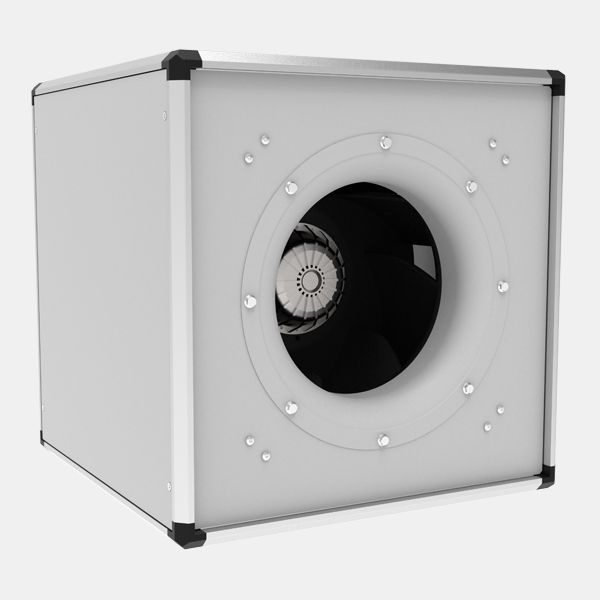

Skriňa:

Skriňa sa skladá z rámu skrine z hliníkového dutinového profilu s dvoma komorami a plastovými rohmi, z dvojvrstvových 20mm silných panelov z pozinkovaného oceľového plechu s izoláciou z nehorľavých, zvukovo a tepelne izolačných, sklených rohoží. Štandardne je stena skrine voči obežnému kolesu otvorená. EC-Unoboxy sú, pri použití zodpovedajúceho príslušenstva, vhodné aj pre vonkajšie inštalácie.

Obežné kolesá:

Používajú sa vysokovýkonná obežné kolesá s dozadu zahnutými lopatkami z hliníka. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Elektrické pripojenie pri konštrukčnej veľkosti 50 na vyvedené svorkovnicovej skrini, od veľkosti 67 je priamo vo svorkovnicová priestore motora (úprava pre káblové vedenie). Integrovaná ochrana motora prebieha signalizáciou cez poplašné relé. V prevedení "riadiaci prevádzka" (Standard) je počet otáčok plynulo zadaný cez 0-10V signál alebo cez potenciometer (príslušenstvo).

Na stiahnutie:

Skriňa:

Skriňa sa skladá z hliníkového dutého profilu s dvoma komorami a plastovými rohmi, z dvojvrstvových 20mm silných panelov z pozinkovaného oceľového plechu s izoláciou z nehorľavých, zvukovo a tepelne izolačných sklených rohoží. Štandardne je jedna stena skrine otvorená. Unoboxy sú pri použití zodpovedajúceho príslušenstva vhodné aj pre vonkajšie inštalácie.

Obežné kolesá:

Pre ventilátory do menovitej veľkosti 450 sa používajú vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z plastu a nosnými kotúčmi z oceľového plechu, od konštrukčnej veľkosti 500 sa používajú vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Štandardné prevedenie je opatrené svorkovnicovou skriňou upevnenou na prednej časti motora (s vyvedeným káblom na vyžiadanie).

Smer otáčania:

Smer otáčania obežných kolies je sériovo pravý (pri pohľade zo strany sania) V prípade zlého smeru otáčania (otáčanie pri zakrivených lopatkách dopredu) existuje riziko preťaženia motora.

Na stiahnutie:

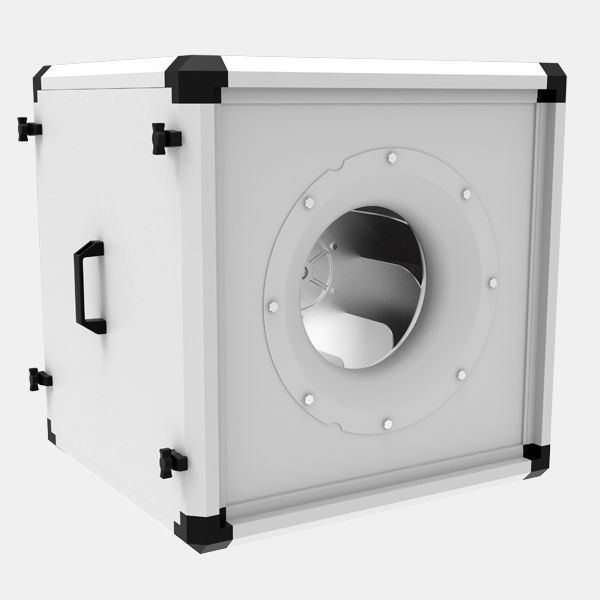

Skriňa ventilátora:

Flexibilné a kompaktné EC Unoboxy ME sú navrhnuté pre odťah médií o vyšších teplotách. Ventilátor je vybavený snímateľnými servisnými dvierkami, integrovanou vaňou pre odvod kondenzátu s výpustným hrdlom a špeciálnym tesnením. Konštrukcia skrine je tvorená hliníkovými profilmi s plastovými rohovníkmi. Dvojité steny boxu sú vyrobené s pozinkovaného oceľového plechu a ako izolácia sú použité pláty minerálnej vlny s hrúbkou 20mm. Na želanie je možné výtlak ventilátora orientovať smerom nahor či do strany. Zmena orientácie výtlaku a bočného panelu na mieste inštalácie možná kedykoľvek prehodením panelov.

Obežné kolesá:

Použité sú vysoko výkonné hliníkové obežné kolesá s dozadu zahnutými lopatkami. Obežné kolesá s nábojmi sú dynamicky vyvážené v dvoch rovinách na kvalitatívnej úrovni G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Integrovaná ochrana motora je signalizovaná pomocou relé pre hlásenie porúch. Elektrické zapojenie je realizované na predinštalovanom servisnom vypínači na plášti ventilátora. U verzie s reguláciou tzv. otvorenou slučkou "open-loop" (štandardné prevedenie) sú otáčka regulované pomocou riadiaceho signálu 0-10V alebo pomocou potenciometra (príslušenstvo). Pripojenie je realizované priamo na EC ovládači vnútri ventilátora EC Unobox ME.

Na stiahnutie:

Skriňa:

Unobox ME Rosenberg je koncipovaný na účely dopravy malých až stredných prietokov pri zvýšených teplotách médií. Skriňa sa skladá z rámu skrine z hliníkového dutinového profilu s dvoma komorami a plastovými rohmi, z dvojvrstvových 20mm silných panelov z pozinkovaného oceľového plechu s izoláciou z nehorľavých, zvukovo a tepelne izolačných, sklených rohoží. Výfuk a obslužná strana sú vymeniteľné.

Obežné kolesá:

Používajú sa vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka. Obežné kolesá sú spoločne s nábojom obežného kolesa dynamicky vyvážená na dvoch úrovniach v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Pripojenie pomocou čelne inštalovaného núdzového vypínača.

Smer otáčok:

Smer otáčok obežných kolies je sériovo pravý (pri pohľade zo strany sania) V prípade zlého smeru otáčok hrozí riziko preťaženia motora.

Na stiahnutie:

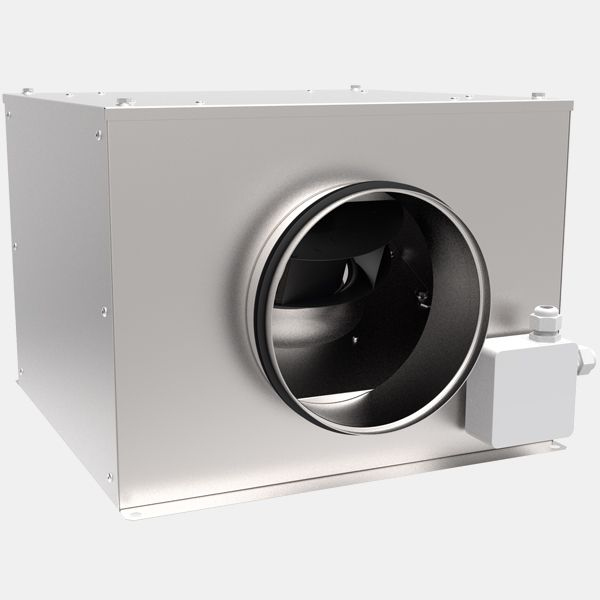

Skriňa ventilátora:

Skriňa je vyrobená z pozinkovaného oceľového plechu. Skriňa je hlukovo izolovaná pomocou 40 mm hrubých plátov minerálnej vlny. Ventilátor vo vnútri izolovanej skrine je možné demontovať.

Obežné kolesá:

Ventilátor je poháňaný ventilátorom s EC motorom s vonkajším rotorom umiestneným vnútri radiálneho obežného kolesa. EC Zeroboxy do veľkosti 250 majú obežné kolesá s dopredu zahnutými lopatkami, od veľkosti 315 sú použité obežné kolesá s dozadu zahnutými lopatkami.

Elektrické zapojenie:

Elektrické zapojenie je prevedené pomocou svorkovnice namontovanej na skrini ventilátora. Integrovaná ochrana motora je signalizovaná pomocou digitálneho výstupu alebo pulzného výstupu.

Montáž:

Môžu byť použité Spiro potrubia, ohybná hliníkové a plastové potrubia so štandardizovanými priemermi. Zeroboxy môžu byť použité vo všetkých montážnych pozíciách. Pokiaľ je ventilátor Zerobox použitý pre odsávanie z niekoľkých poschodí budovy, musia byť dodržané požiarne predpisy.

Na stiahnutie:

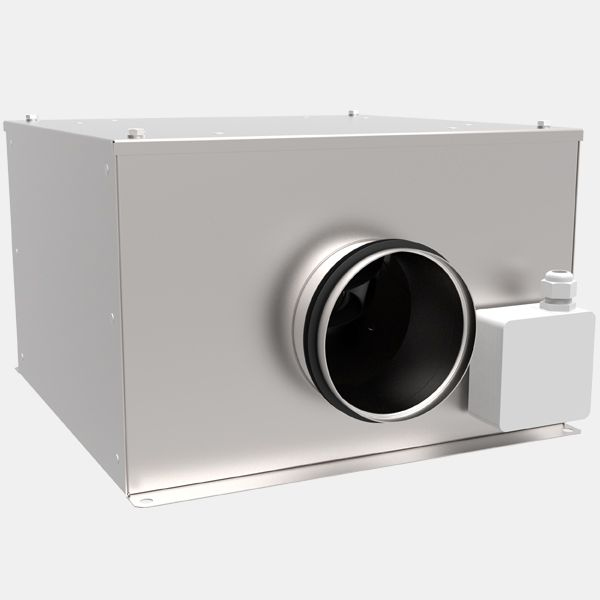

Skriňa:

Skriňa je z pozinkovaného oceľového plechu. U konštrukčného radu Revolution sú vložené 40mm silné dosky z minerálneho vlákna, ktoré pôsobia ako tlmič hluku. Kryt je možné jednoducho naskrutkovať a priestor ventilátora je takto ľahko dostupný pre čistenie a údržbu. Motor je možné demontovať s obežným kolesom a špirálovou skriňou.

Obežné kolesá:

Používajú sa motory s vonkajším rotorom s ochranným krytím IP44 / 54, ochranou proti vlhkosti, uložením v guľôčkových ložiskách a so vstavaným tepelným kontaktom pre ochranu motora. U verzie Revolution je obežné koleso zahnuté dozadu s dvojstranným saním. Obežné kolesá sú inštalované priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.

Elektrické pripojenie:

Elektrické pripojenie je cez svorkovnicovú skrinku s krytím IP44 resp. IP54.

Montáž:

Pre montáž sa používajú pevné kruhové rúry s pozinkovaného plechu (Spiro),  pružné hliníkové alebo plastové rúrky podľa štandardných priemerov. Zeroboxy sú použiteľné vo všetkých montážnych polohách. Pre používanie cez viac podlaží budovy je nutné dodržiavať miestne predpisy protipožiarnej ochrany.
