Hliníkové, tlakovo liate kosákovito profilované lopatky pôsobia priaznivé hlukové spektrum. Dôraz bol kladený predovšetkým na nízke emisie hluku v rámci hlavného využitia ventilátora pri súčasnom čo najoptimálnejšom priebehu charakteristík pri dlhej a krátke dýze.
Nosná mreža:
Ochrana pred dotykom a na upevnenie ventilátora na vtokovej dýze.
Vtoková dýza:
Vonkajšie rozmery na želanie. V prípade potreby prosím dodajte výkres.
Na stiahnutie:

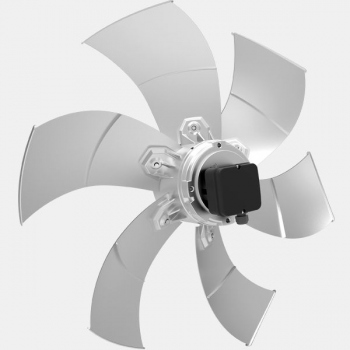

Axiálne ventilátory (Typ: AKFE / AKFD):
Vlastnosti:
prietoky do 24.000 m³ / h
konštrukčné veľkosti: 500 - 1000 mm (priemer lopatky)
svorkovnica, možnosť osadenia káblovej vývodky aj v osi ventilátora
ochrana IP54, tepelná trieda F
Vlastnosti:
Hliníkové, tlakovo liate kosákovito profilované lopatky pôsobia priaznivé hlukové spektrum. Dôraz bol kladený predovšetkým na nízke emisie hluku v rámci hlavného využitia ventilátora pri súčasnom čo najoptimálnejšom priebehu charakteristík pri dlhej a krátke dýze.
Nosná mreža:
Ochrana pred dotykom a na upevnenie ventilátora na vtokovej dýze.
Vtoková dýza:
Vonkajšie rozmery na želanie. V prípade potreby prosím dodajte výkres.
Na stiahnutie:

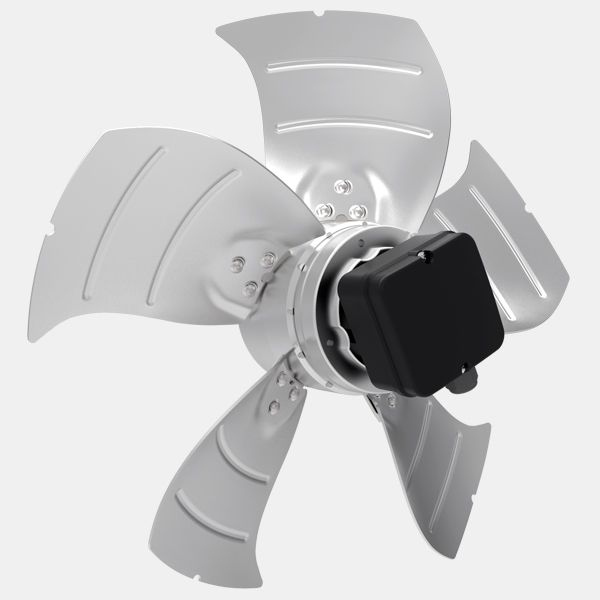

Axiálne ventilátory (Typ: AKSE / AKSD):
Vlastnosti:
prietoky do 12.000 m³ / h
konštrukčná veľkosť: 315 - 630 mm (priemer lopatky)
asynchrónny motor s vonkajším rotorom
kosákovité lopatky
svorkovnica, možnosť osadenia káblovej vývodky aj v osi ventilátora
ochrana IP54, tepelná trieda F
Vlastnosti:
Kosákovité axiálne lopatky zaisťujú veľmi priaznivé hlukové spektrum. Dôraz bol kladený predovšetkým na nízke emisie hluku v rámci hlavného využitia ventilátora pri súčasnom čo najoptimálnejšom priebehu charakteristík pri dlhej a krátke dýze. Lopatky sú v nasledujúcich vyhotoveniach:
Veľkosť 350 až 450 - oceľový plech
Veľkosť 450N až 630 - hliníkový plech
Veľkosť 710 až 1000 - profilovaný hliníkový tlakový odliatok lopatky
Nosná mreža:
Ochrana pred dotykom a na upevnenie ventilátora na vtokovej dýze.
Vtoková dýza:
Vonkajšie rozmery na želanie. V prípade potreby prosím dodajte výkres.
Na stiahnutie:

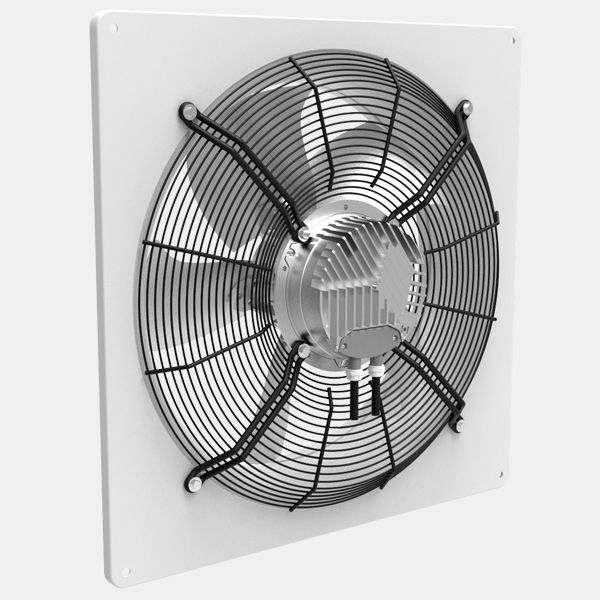

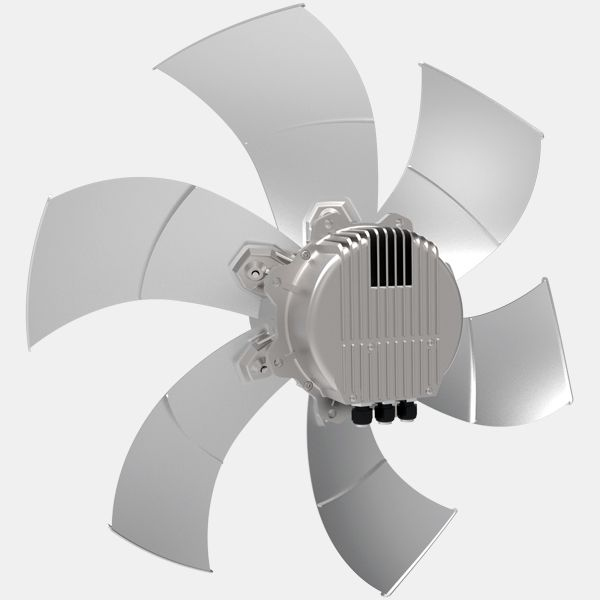

EC axiálne ventilátory (Typ: GQ):
Vlastnosti:
objemové prietoky až do 33.000 m3 / h
konštrukčná veľkosť: 200 - 1000 mm (priemer obežného kolesa)
vysoko účinná EC technológie
malá hĺbka
kosákovito tvarované lopatky
integrovaná riadiaca elektronika (EC ovládač)
Skriňa ventilátora:
Skrine EC axiálnych ventilátorov sú vyrobené z pozinkovaného oceľového plechu s bielym práškovým lakovaním a ochranná mriežka je práškovo lakovaná v čiernej farbe.
Obežné kolesá:
EC axiálne ventilátory majú aerodynamicky tvarované lopatky:
veľkosť 200 - plast
Veľkosti od 250 do 400 - čierno lakovaný pozinkovaný oceľový plech
Veľkosti od 450 do 1000 - vyrobené z hliníka
Elektrické zapojenie:
Elektrické zapojenie môže byť vykonané pri motoroch veľkostí G9, L4, GD84 a GD 112 (230V) pomocou prívodného kábla a pri motoroch veľkosti GD112 (400V) a GD150 cez káblovú priechodku do svorkovnice na motore. Integrovaná ochrana motora je signalizovaná pri veľkostiach 350 do 1000 pomocou relé na hlásenie porúch. Pre veľkosti 200 až 300 je k dispozícii výstup otáčkomera. U verzie regulované pomocou tzv. otvorenej slučky "open loop" sú otáčky regulované pomocou riadiaceho signálu 0-10V alebo pomocou potenciometra (voliteľne).
Na stiahnutie:

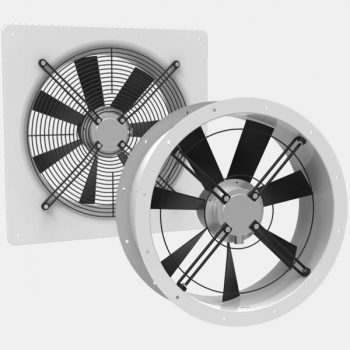

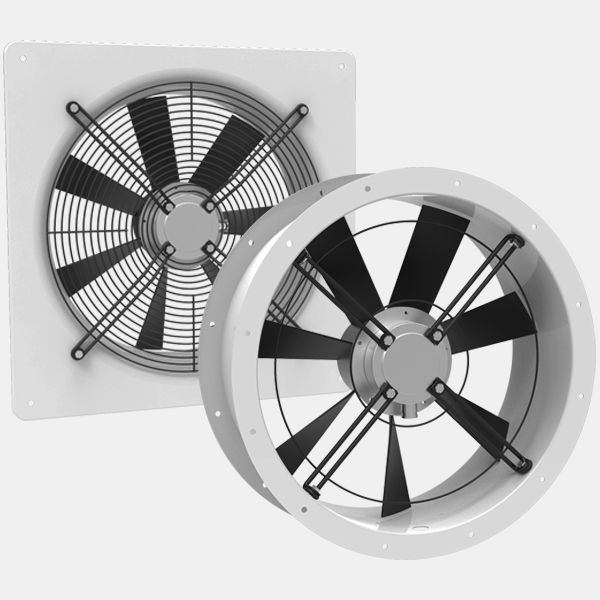

Axiálne ventilátory (Typ: ER / DR a EQ / DQ):
Vlastnosti:
prietoky do 33.000 m³ / h
konštrukčná veľkosť: 200 - 1000 mm (priemer lopatky)
asynchrónny motor s vonkajším rotorom
veľmi malá hĺbka zabudovania
univerzálne použitie vo všetkých montážnych polohách
transformátorovo regulovateľné
Skriňa:
Skrine vysokovýkonných axiálnych ventilátorov sú z pozinkovaného oceľového plechu a sú elektronicky opatrené práškovým povlakom z plastu.
Prevedenie EQ / DQ: s štvorcovou stenovou doskou
Prevedenie ER / DR: ochranná rúrka s obojstrannou štandardnou prírubou pre montáž
Obežné kolesá:
Vysokovýkonné axiálne ventilátory majú aerodynamicky tvarované lopatky:
Veľkosť 200 až 300 - pozinkovaný a lakovaný oceľový plech
Veľkosť 315 až 630-6 - plast
Veľkosť 630-4 až 1000 - hliníkový tlakový odliatok
Otočné kolesá, resp. lopatky sa montujú priamo na rotory motorov s vonkajšími rotormi a spoločne s týmito sú dynamicky vyvážené v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Motory:
Veľkosť 200 až 300 - ochranné krytie motora IP44
Veľkosť 315 až 1000 - ochranné krytie motora IP54
Používajú sa motory s vonkajším rotorom s ochranou proti vlhkosti, uložením v guľôčkových ložiskách a s vstavanými tepelnými kontaktmi pre ochranu motora. Pohon motorom s vonkajším rotorom šetrí priestor a ponúka kompaktný a vzhľadovo príjemný spôsob inštalácie. Motor je inštalovaný vo vnútri obežného kolesa a je takto optimálne chladený. Súčasne zaručuje 100% ovládanie počtu otáčok. Využívajú sa iba optimálne dimenzované, obojstranne uzavreté guľôčkové ložiská s mazivami s dlhou životnosťou. Obe uloženia ložísk sú finálne vybrúsené v rámci jedného pracovného procesu, čo zaručuje absolútnu súososť ložiska. Motory s vonkajšími rotormi sa vyznačujú extrémne nízkym rozbehovým prúdom. Izolácia vinutia odpovedá tepelnej triede F. Sériovo je vinutie opatrené impregnáciou proti vlhkosti.
Elektrické pripojenie:
Hnací motor má vyvedený kábel. Elektrické pripojenie cez voľne priloženú pripojovaciu skrinku s ochranným krytím IP44.
