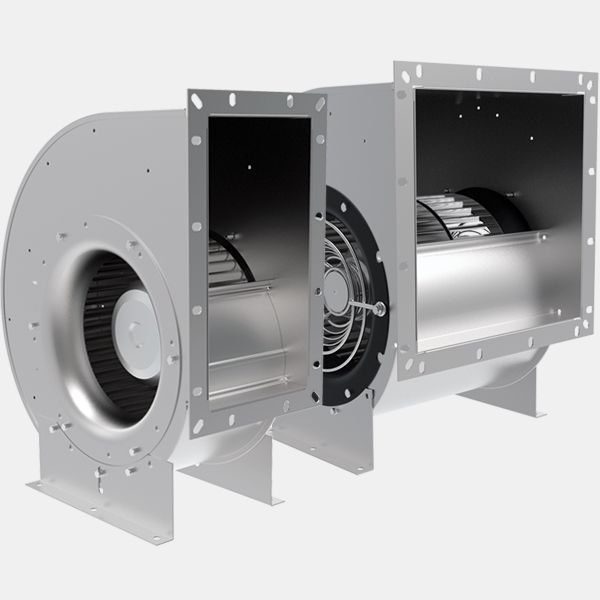

Radiálne ventilátory; s dopredu zahnutými lopatkami (Typ: E / DRA ...):
Vlastnosti:
objemový prietok až 15.000 m³/h
veľkosť: 180 - 400 mm (priemer obežného kolesa)
skriňa z pozinkovaného oceľového plechu
asynchrónny motor s vonkajším rotorom
dopredu zahnuté obežné kolesá
pätky je možné otočiť vždy o 90 °
el. krytie IP54
teplotná trieda F
vývod pripojovacieho kábla na boku ventilátora
ochrana motora termokontaktmi
transformátorom regulovateľné
Skriňa:
Skriňa je vyrobená z pozinkovaného oceľového plechu. Bočné diely sú ku špirálovej skrini nanitované. V bočných dieloch sa nachádzajú otvory pre upevnenie pätiek, ktoré je možno otočiť vždy o 90 °.
prevedenie ERA - prevedenie s jednostranným nasávaním (E)
prevedenie DRA - prevedenie s obojstranným nasávaním (D)
Obežné kolesá:
Obežné kolesá s dopredu zahnutými lopatkami z hliníka sa montujú priamo na rotory motorov s vonkajšími rotormi a spoločne sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Motor má vyvedený kábel. Pripojenie k el. sieti je riešené cez priloženú svorkovnicu s krytím IP44.
Na stiahnutie:

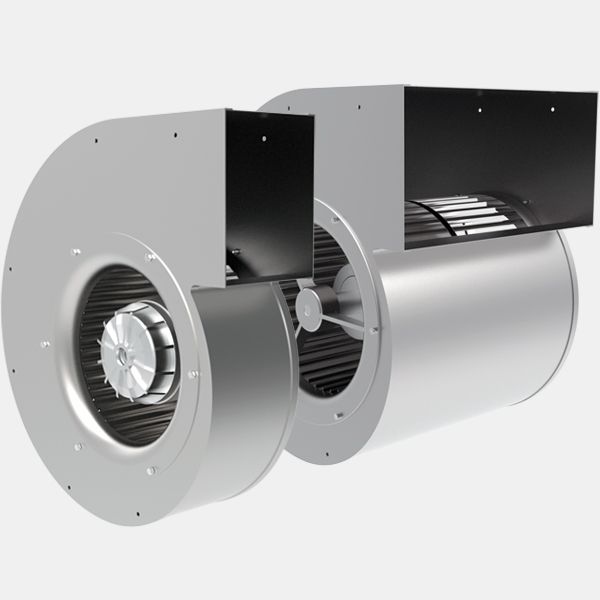

Radiálne ventilátory sa sklzovú charakteristikou (Typ: E / DRA ...):
Vlastnosti:
objemový prietok až 12.000 m³/h
veľkosť: 249 - 399 mm (priemer obežného kolesa)
strmá charakteristika prúdu a tlaku
extrémne nízky rozbehový prúd
skriňa z pozinkovaného oceľového plechu
asynchrónny motor s vonkajším rotorom
obežné kolesá s dopredu zahnutými lopatkami
el. krytie IP54
teplotná trieda F
ochrana motora termokontaktmi
transformátorovo regulovateľné
Skriňa:
Skriňa je vyrobená z pozinkovaného oceľového plechu. Na želanie je možné za príplatok potiahnuť plastom.
prevedenie ERA - prevedenie s jednostranným nasávaním (E)
prevedenie DRA - prevedenie s obojstranným nasávaním (D)
Obežné kolesá:
Obežné kolesá s dopredu zahnutými lopatkami z hliníka sa montujú priamo na rotory motorov s vonkajšími rotormi a spoločne sú na dvoch úrovniach dynamicky vyvážená v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Motor má vyvedený kábel. Pripojenie k el. sieti je riešené cez priloženú svorkovnicu s krytím IP44.
Na stiahnutie:

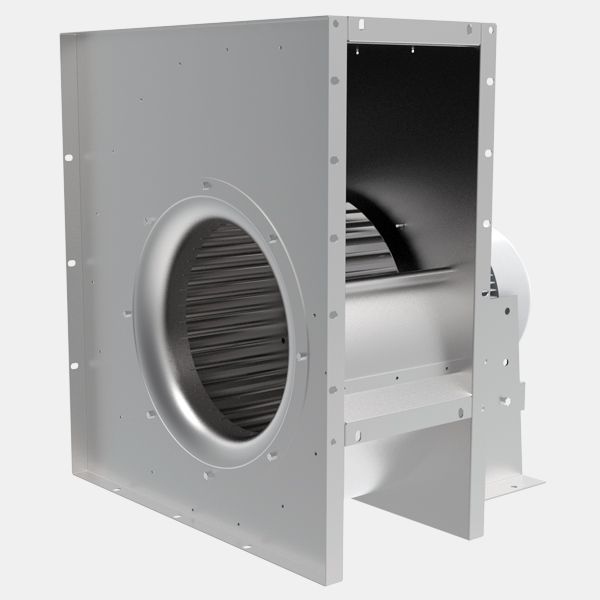

Radiálne ventilátory so štandardným motorom; s dopredu zahnutými lopatkami (Typ: ERN ...)
Vlastnosti:
objemový prietok až 11.000 m³/h
veľkosť: 200 - 450 mm (priemer obežného kolesa)
skriňa z pozinkovaného oceľového plechu
pozície skrine: LG alebo RD
IEC štandardné motory, IP55, tepelná trieda F
obežné kolesá s dopredu zahnutými lopatkami
svorkovnice priamo na motore, IP55
ochrana motora PTC termistor
Skriňa:
Skriňa je vyrobená z pozinkovaného oceľového plechu. Bočné diely sú ku špirálovej skrini nanitované. U veľkosti 200 sú motory pripevnené priamo prírubou. Od veľkosti 225 vyššie sú motory pripevnené na konzolu. Na vyžiadanie možno zaistiť potiahnutie plastom.
Obežné kolesá:
Obežné kolesá typu ERN ... s dopredu zahnutými lopatkami sú kompletne zhotovené z hliníka. Sacie dýzy z pozinkovaného plechu sú priskrutkované ku skrini. Obežné kolesá sú spoločne s nábojom obežného kolesa dynamicky vyvážená na dvoch úrovniach v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Pripojenie k el. sieti je riešené cez svorkovnicu s el. krytím IP 55, ktorá je umiestnená na motore.
