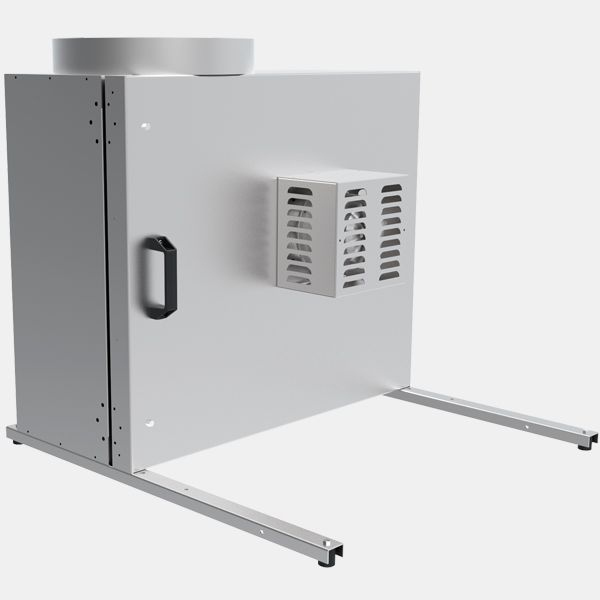

konštrukčná veľkosť: 180 - 500 mm (priemer obežného kolesa)
motor je mimo prúdiaceho vzduchu
vhodné na prepravu médií do 100 ° C
vhodné pre odsatie znečisteného a mastného vzduchu
odvod kondenzátu (menovitý priemer 20mm) s vonkajším závitom 3/4 "a plastovým viečkom (VDI 2052)
optimalizovaná kombinácia skrine a obežného kolesa
vysoká hospodárnosť
smer otvárania DIN pravé / ľavé, zmena možná
Skriňa:
Dvojplášťová skriňa sa skladá z pozinkovaného oceľového plechu a vo vnútri je izolovaná proti kondenzácii a hluku formou nehorľavej kamennej vlny. Jednotka obehových kolies motora je na obsluhu a čistenie prístupná výklopnými dvierkami. Smer otvárania DIN pravé, nie je problém zmeniť smer otvárania na DIN ľavej. Hrdla prípojok zodpovedajú normovanej veľkosti potrubia.
Obežné kolesá:
do konštrukčnej veľkosti 280 - dopredu zahnuté lopatky z pozinkovaného oceľového plechu
od konštrukčnej veľkosti 315 - dozadu zahnuté lopatky z hliníka
Obežné kolesá sú spoločne s nábojom obežného kolesa dynamicky vyvážená na dvoch úrovniach v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Elektrické pripojenie na voľne priloženej pripojovacie skrini predinštalovanej na kábli. Platí menovité napätie s prípustnou toleranciou napätia ± 10%, ktoré je uvedené na výrobnom štítku.
Na stiahnutie:
EC-Unobox-ME (Typ: EC-UNO-ME):
Vlastnosti:
objemové prietoky až do 13.000 m3 / h
konštrukčná veľkosť: 355 - 630 mm (priemer obežného kolesa)
motor mimo prúd vzdušniny
ventilátor je vhodný pre dopravu médií o vyšších teplotách
dozadu zahnuté lopatky obežného kolesa
integrovaná riadiaca elektronika (EC ovládač)
výtlak smerom nahor (štandardne), stranu obsluhy je možné zmeniť
zabudovaný servisný vypínač
Skriňa ventilátora:
Flexibilné a kompaktné EC Unoboxy ME sú navrhnuté pre odťah médií o vyšších teplotách. Ventilátor je vybavený snímateľnými servisnými dvierkami, integrovanou vaňou pre odvod kondenzátu s výpustným hrdlom a špeciálnym tesnením. Konštrukcia skrine je tvorená hliníkovými profilmi s plastovými rohovníkmi. Dvojité steny boxu sú vyrobené s pozinkovaného oceľového plechu a ako izolácia sú použité pláty minerálnej vlny s hrúbkou 20mm. Na želanie je možné výtlak ventilátora orientovať smerom nahor či do strany. Zmena orientácie výtlaku a bočného panelu na mieste inštalácie možná kedykoľvek prehodením panelov.
Obežné kolesá:
Použité sú vysoko výkonné hliníkové obežné kolesá s dozadu zahnutými lopatkami. Obežné kolesá s nábojmi sú dynamicky vyvážené v dvoch rovinách na kvalitatívnej úrovni G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Integrovaná ochrana motora je signalizovaná pomocou relé pre hlásenie porúch. Elektrické zapojenie je realizované na predinštalovanom servisnom vypínači na plášti ventilátora. U verzie s reguláciou tzv. otvorenou slučkou "open-loop" (štandardné prevedenie) sú otáčka regulované pomocou riadiaceho signálu 0-10V alebo pomocou potenciometra (príslušenstvo). Pripojenie je realizované priamo na EC ovládači vnútri ventilátora EC Unobox ME.
Na stiahnutie:

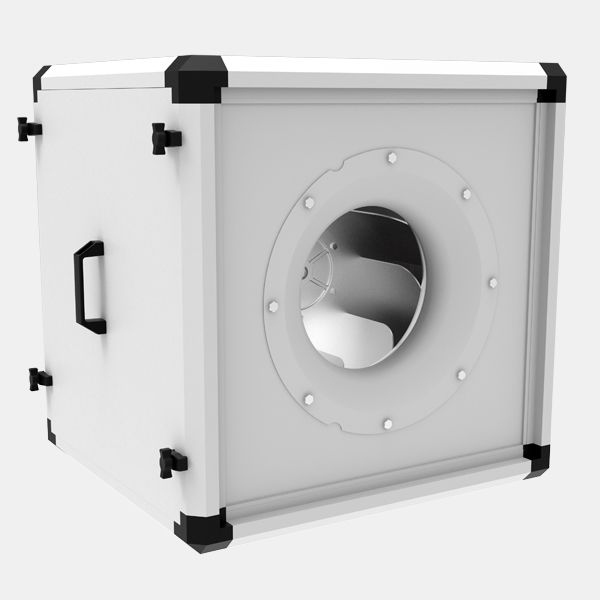

Unobox-ME (Typ: UNO-ME):
Vlastnosti:
prietoky do 20.000 m³ / h
konštrukčná veľkosť: 355 - 630 mm (priemer obežného kolesa)
motor je mimo vzduchový prúd
možnosť prepravy médií o vysokých teplotách
dozadu zahnuté lopatky
snímateľný obslužný kryt na ľahké čistenie
výfuk nahor (štandardne), možno zameniť obslužnú stranu
s inštalovaným núdzovým vypínačom
Skriňa:
Unobox ME Rosenberg je koncipovaný na účely dopravy malých až stredných prietokov pri zvýšených teplotách médií. Skriňa sa skladá z rámu skrine z hliníkového dutinového profilu s dvoma komorami a plastovými rohmi, z dvojvrstvových 20mm silných panelov z pozinkovaného oceľového plechu s izoláciou z nehorľavých, zvukovo a tepelne izolačných, sklených rohoží. Výfuk a obslužná strana sú vymeniteľné.
Obežné kolesá:
Používajú sa vysokovýkonné obežné kolesá s dozadu zahnutými lopatkami z hliníka. Obežné kolesá sú spoločne s nábojom obežného kolesa dynamicky vyvážená na dvoch úrovniach v súlade so stupňom kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11.
Elektrické pripojenie:
Pripojenie pomocou čelne inštalovaného núdzového vypínača.
Smer otáčok:
Smer otáčok obežných kolies je sériovo pravý (pri pohľade zo strany sania) V prípade zlého smeru otáčok hrozí riziko preťaženia motora.
Na stiahnutie:

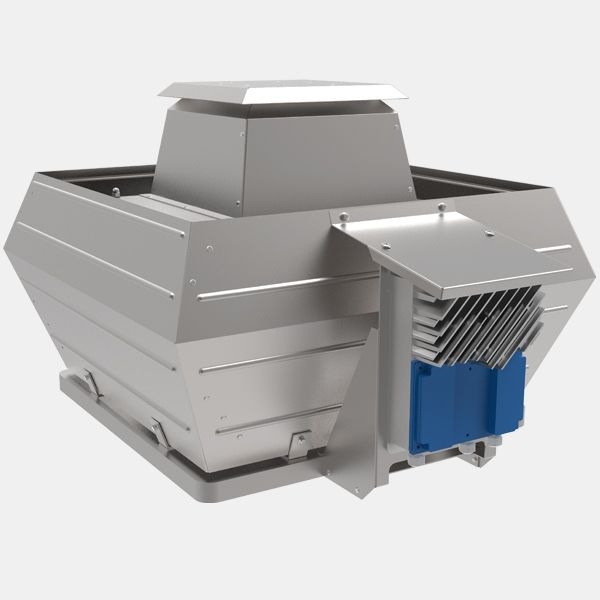

Strešné ventilátory s IEC motorom (Typ: DVNF/S, DVN/S):
Vlastnosti:
prietoky do 36 000 m³ / h
konštrukčná veľkosť: 310 - 900 mm (priemer obežného kolesa)
vertikálne výfuk
pohon štandardnými motormi IEC
vhodné pre vyššie prevádzkové teploty
dozadu zahnuté lopatky
rôzne prevedenia
stabilná skriňa odolná proti vplyvom počasia
jednoduchá montáž
DVNF s integrovaným frekvenčným meničom
Skriňa:
Skrine nadstavbových ventilátorov Rosenberg (DVNF / S, DVN / S) sú z hliníka odolného voči morskej vode a základového rámu s integrovanou sacou dýzou.
Prevedenie DVNF / DVN - do veľkosti 500: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu; od veľkosti 560: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu a dodatočne práškovo nalakovaný
Prevedenie DVNFS / DVNS - do veľkosti 500: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu; od veľkosti 560: Základný rám s integrovanou sacou dýzou z pozinkovaného oceľového plechu a dodatočne práškovo nalakovaný
Obežné kolesá:
Obežné kolesá s optimalizovanou účinnosťou s dozadu zahnutými lopatkami sú vyrobené z hliníka. Obežné kolesá s nábojom sú v dvoch prevedeniach na úrovni kvality G 2.5 / G 6.3 podľa DIN ISO 21940-11. Obežné kolesá sú namontované na hriadeli štandardného IEC motora typu B5.
Elektrické pripojenie:
Prevedenie DVNF / DVNFS - Elektrické pripojenie sa vykonáva cez frekvenčný menič integrovaný na skrini ventilátora. Pri modeli - GS sa vykonáva elektrické pripojenie cez servisný vypínač.
Prevedenie DVN / DVNS - Svorkovnica motora je ľahko prístupná. Motor musí byť zapojený podľa schémy zapojenia a v zhode s platnými predpismi a miestnymi zákonmi. Pri modeli - GS sa elektrické pripojenie vykonáva cez servisný vypínač.
